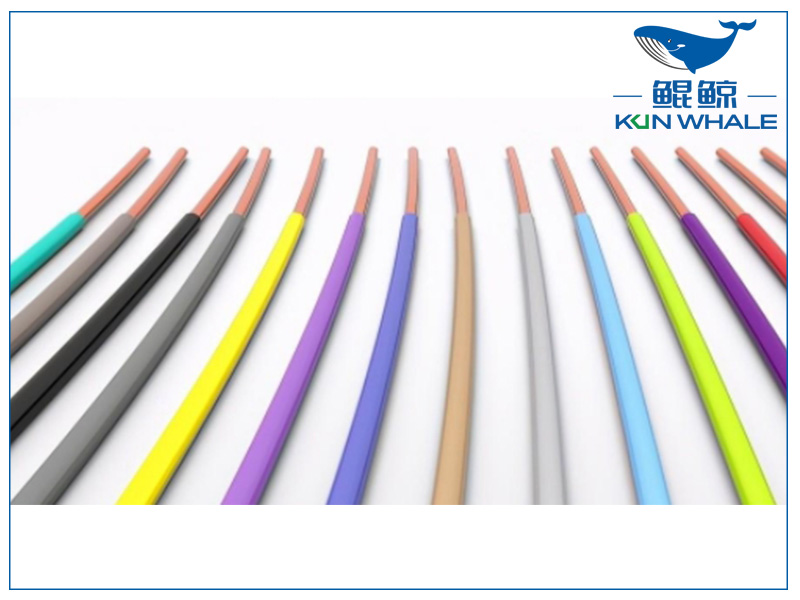

一般電箱中有五種不同顏色的電線，分別對應為：

黃色：三相電路中的L1相，即A相

綠色：三相電路中的L2相，即B相

紅色：三相電路中的L3相，即C相

藍色：工作零線N

黃綠色：保護零線PE

三相電能表接線示意

黃綠色保護接地線

通過上面的科普，大家都清楚了每種電線顏色的含義。

問題1：是誰規定了電線的顏色？

在國家標準GB50258—96規定了當配線采用多相導線時，其相線的顏色應易于區分，相線與零線（即工作零線N）的顏色應不同。保護地線（PE線）應采用黃綠顏色相間的絕緣導線；零線（N線）宜采用淡藍色絕緣導線。而GB/T6995.2-2008則規定了L1/L2/L3三相的線纜顏色為黃綠紅三色。

問題2：為什么要區分電線的顏色？

國家制定標準要求不同的線纜規定使用不同顏色，主要就是為了正確區分導線中的相線、零線、保護地線，防止發生錯誤操作。在普遍的電力施工單位中，雖然有著嚴格的操作規范，但是在真正施工中，總會有人因粗心或誤操作，導致接線出錯，導致嚴重電力事故。
